Рейтинг яркости светодиодных лент популярных типоразмеров.

Идея написания данной статьи родилась по двум основным причинам. Первая - это помочь покупателю элементарно сориентироваться в разнообразии типов светодиодных лент, представленных сегодня на рынке. По моему опыту, покупателя не интересует какая эта конкретная лента. А важно ему, что бы она была поярче и он за это готов платить больше или просит самую дешевую ленту, которая светит хоть как-то и то хорошо. Или бывает так, просят ленту 14,4 Вт/м, а на вопрос, почему именно ее, отвечают: что увидел самые большие цифры и считает, что она самая яркая. А это совершенно ошибочное суждение, мы это четко увидим в тех замерах, которые проведем. Хитрый Китайский производитель указывает на упаковке потребляемую мощность, подталкивая нас к аналогии с лампами освещения (не светодиодными), где зависимость мощности и количество отдаваемого света имеет прямолинейный график. А светодиод, в зависимости от своего "качества", на единицу потребляемой мощности может иметь светоотдачу различающуюся в два и более раза. Здесь я намеренно, чтобы не усложнять, заменил набор фотометрических характеристик светодиода на собирательное - "качество".

 Мы подошли ко второй причине, почему я пишу эти строки. Дело в Хитром Китайском производителе, который постоянно стремится, мягко говоря, экономить. Поэтому коллектив Лайтнавигатора уже давно и на постоянной основе от партии к партии контролирует качество приходящих светодиодных лент по многим параметрам. Это контроль яркости чипов, проверка чипов на "разгон по яркости", замер толщины печатной платы и некоторые другие характеристики. Было принято решение выложить в открытый доступ данные о замерах яркости светодиодных лент, т.к. не все так очевидно на самом деле,  как мы увидим далее.

Для тестирования у нас будет семь лент пяти типоразмеров. Все ленты белого свечения (категория WHITE):

• Лента 3014 с заявленной яркостью 7-8 люмен с чипа
• Две ленты 3528 с яркостью 3-5 и 7-8 люмен
• Две ленты 5050 с яркостью 10-12 и 16-18 люмен
• Лента 2835
• Лента 5630

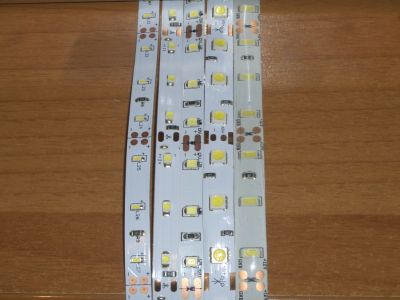

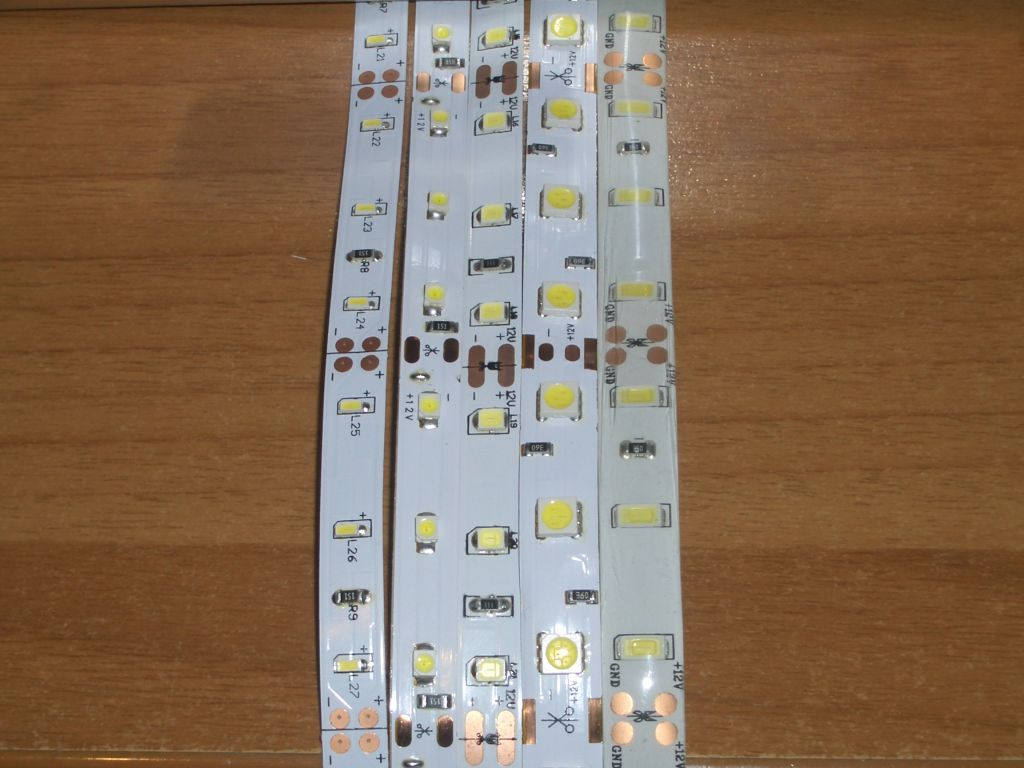

На фото эти ленты слева направо 3014, 3528, 2835, 5050 и 5630.

Пусть вас не смущает, что лента 5630 в силиконе. Наличие покрытия на ленте если и влияет на результат, то только в рамках погрешности измерений.

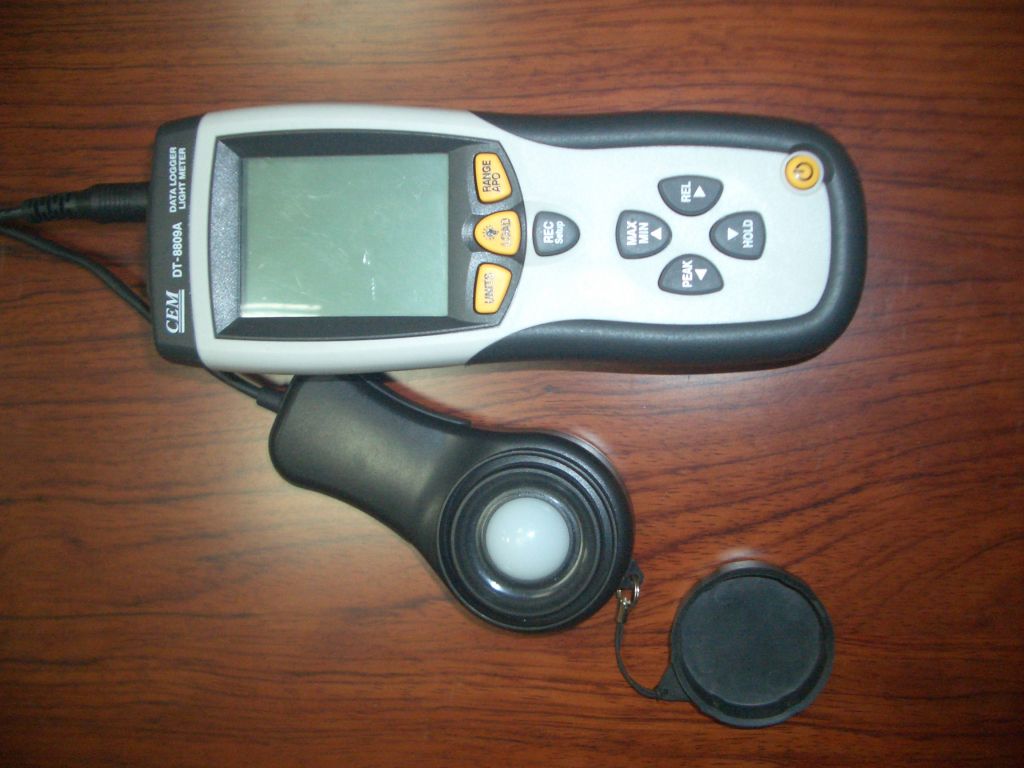

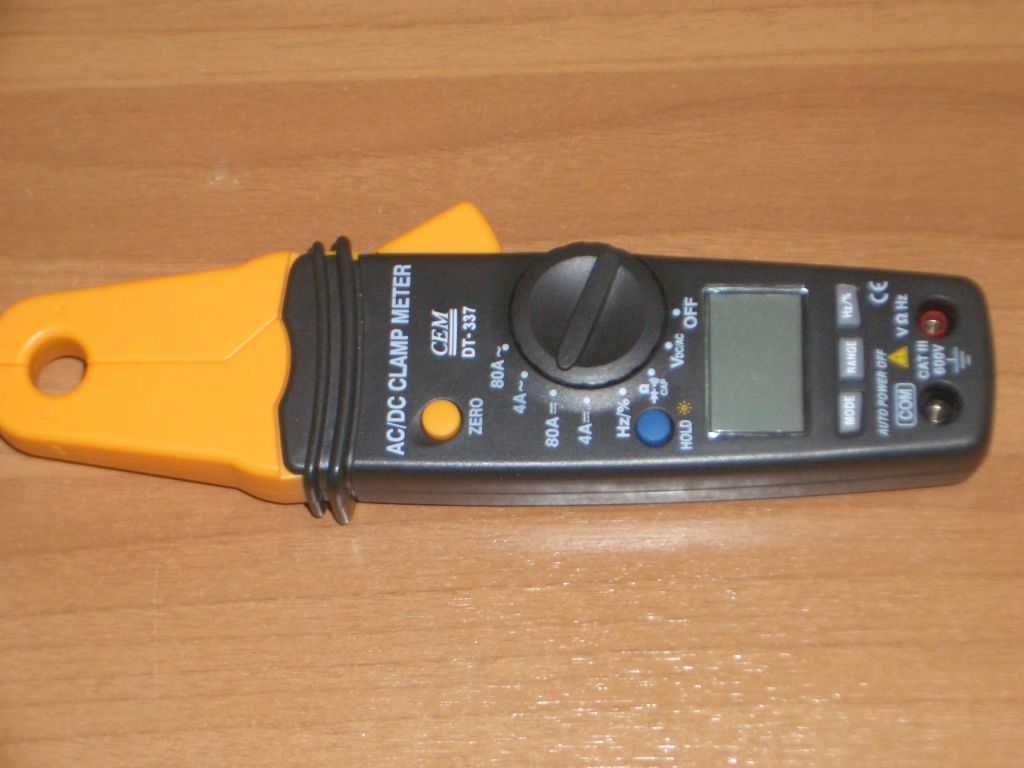

 В проведении измерений мы пользуемся хорошо зарекомендовавшими себя приборами фирмы CEM. Это люксметр DT-8809A и токовые клещи DT-337.

Естественно, для всех замеров используется блок питания (источник напряжения) достаточной мощности.

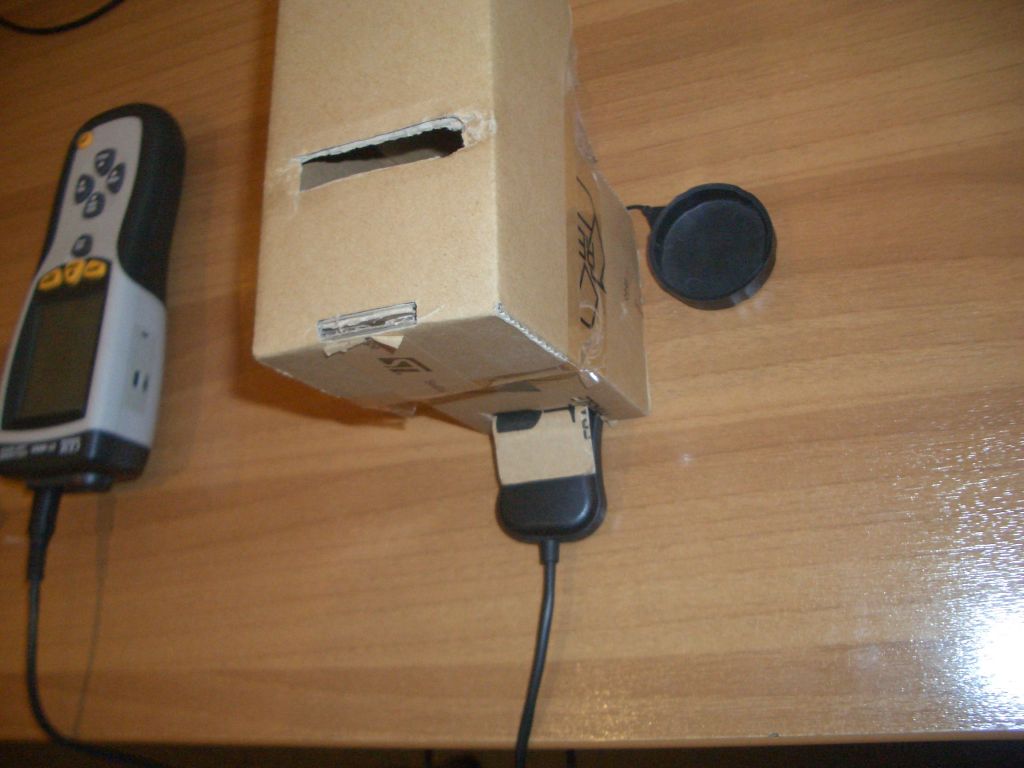

 Для повторяемости условий, при которых проходят замеры, был изготовлен бокс для светочувствительного датчика люксметра.

Он защищает датчик от паразитной засветки и позволяет располагать ленту относительно датчика каждый раз одинаково. Окно в верхней части бокса вырезано по ширине ленты и имеет длину, позволяющую замерять ленту сегментами по три чипа. В то же время замеряют потребляемый ток. Ленту подключают к блоку питания с двух концов.

 Результаты замеров и вычислений занесены в таблицу.
